OpenSFC : La Super Nintendo (SNES) fait peau neuve !

C’est en arpentant les méandres du web que j’ai fait une découverte fortuite : le projet OpenSFC. Mon attention a été attirée par l’excellente vidéo postée sur X de Modding Marius (voir ci-dessous), que je remercie au passage pour le partage de cette pépite. Cette initiative, menée par Starlightk7, est un incroyable effort de rétro-ingénierie visant à offrir une réplique moderne des cartes-mères de la Super Nintendo NTSC (JP et US). Désormais finalisé et disponible, cette nouvelle est excellente pour les passionnés de préservation et de réparation, donnant une nouvelle vitalité dans l’univers de la console 16-bits de Nintendo.

𝗟𝗮 𝗦𝘂𝗽𝗲𝗿 𝗡𝗶𝗻𝘁𝗲𝗻𝗱𝗼 𝗿𝗲𝘃𝗶𝘁 𝗲𝗻 𝟮𝟬𝟮𝟱 !

Grâce au projet OpenSFC de @starlightk7, il est désormais possible de reconstruire des 𝗦𝘂𝗽𝗲𝗿 𝗙𝗮𝗺𝗶𝗰𝗼𝗺 𝗻𝗲𝘂𝘃𝗲𝘀.

Il suffit de souder des composants neufs et d’origine sur une nouvelle carte mère 🔧

Et si… pic.twitter.com/p4hBFeAlTh

— Modding Marius (@moddingmarius) November 11, 2025

Une résurrection pour la 16-bits de Nintendo

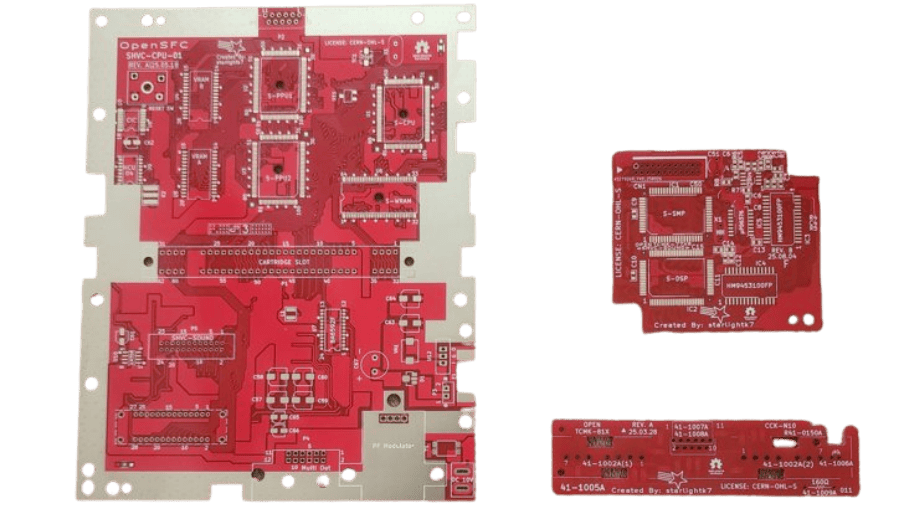

Il ne s’agit pas d’une simple copie du matériel original, mais d’une véritable tentative de ressusciter la célèbre console 16-bits de Nintendo en utilisant des technologies et des méthodes de fabrication actuelles. Le projet OpenSFC propose un ensemble de trois cartes de circuits imprimés (PCB) non peuplées, c’est-à-dire sans les composants électroniques soudés, permettant de reconstruire l’électronique interne de la console.

Les trois cartes sont :

1. SHVC-CPU-01 (la carte mère principale).
2. TCMK-77XR SHVC-SOUND F (le module audio).
3. TCMK-81X CCK-N10 (la carte du panneau avant, incluant les ports manette et l’alimentation).

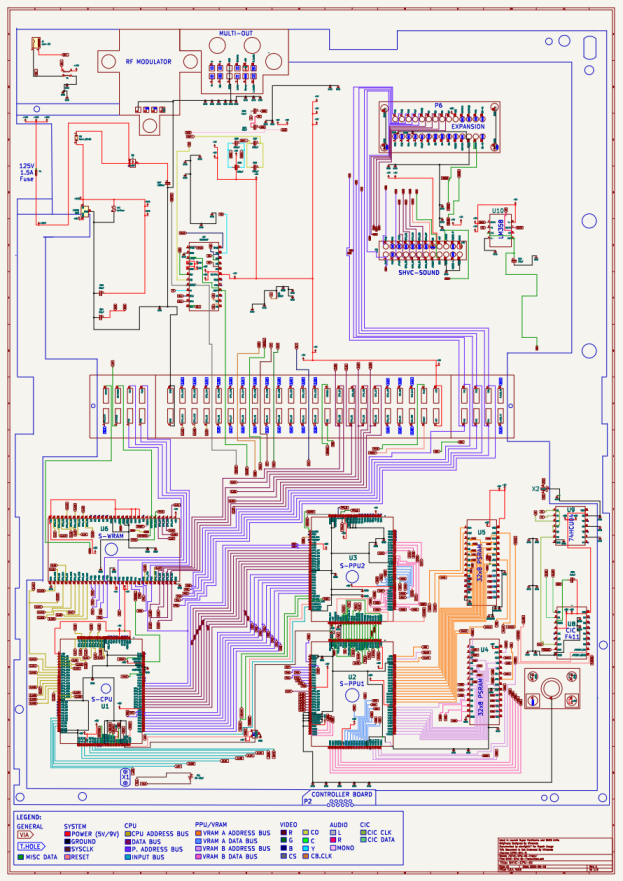

L’objectif de Starlightk7 est de rendre le matériel libre (Open Source Hardware), fournissant ainsi la documentation complète (schémas et board-views) pour aider à la réparation, à l’étude et bien sûr, à la construction de nouvelles unités par la communauté.

Le défi des puces originales : le point technique

Pour les lecteurs moins familiers avec ce genre de projet, il est essentiel de clarifier un point technique crucial : pour qu’une console ainsi reconstruite fonctionne, elle a besoin des puces principales originales. Les plans d’OpenSFC reproduisent l’agencement et le câblage de la carte mère, mais ne remplacent pas les circuits intégrés propriétaires de Nintendo.

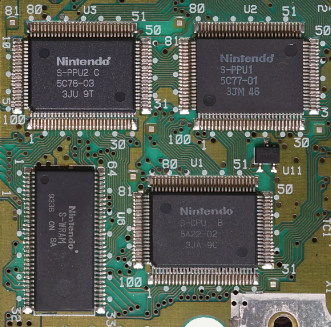

Plus précisément, les puces principales comme le CPU et les PPU (Picture Processing Units, pour le traitement graphique) doivent être récupérées d’une console Super Nintendo NTSC originale, idéalement d’une révision spécifique de carte mère (la SHVC-CPU-01 pour l’instant). C’est la condition sine qua non pour garantir l’authenticité et la compatibilité avec la ludothèque mythique de la console.

Le développeur encourage donc à considérer la récupération de composants sur des consoles endommagées (« console donors »), ce qui s’inscrit parfaitement dans une démarche de droit à la réparation et de recyclage au sein de la communauté.

Un projet avancé pour experts

Malgré la disponibilité des plans, la réalisation complète d’une console OpenSFC reste un projet complexe. L’assemblage nécessite de solides compétences en soudure et un certain nombre d’outils spécifiques. Starlightk7 le souligne lui-même : il s’agit d’un travail exigeant et le succès n’est pas garanti sans patience et débogage.

Comme écrit plus haut, il s’agit d’un projet open source. C’est pourquoi vous trouverez l’intégralité des schémas ainsi que la documentation nécessaire sur le GitHub de Starlightk7 afin de fabriquer vous-même vos circuits imprimés (PCB).
Heureusement pour le commun des mortels qui n’a pas à disposition une entreprise d’assemblage, il est possible de commander des kits de cartes PCB nues.
Cependant, même avec ces kits, il vous faudra toujours avoir de très solides connaissances et passer par l’étape de la récupération des puces originales à dessouder et à ressouder.

Vous trouverez les kits pour la version JP ou US de la SNES sous ces liens :

• US : 1uprestorations.com
• UK : retroupgrades.co.uk
• JP : ko-fi.com/starlightk7 (en direct)

L’initiative OpenSFC est plus qu’une simple histoire de reproduction hardware; elle est une contribution précieuse à la connaissance du matériel de la Super Famicom et une fondation pour sa pérennité. Les passionnés peuvent désormais envisager de réparer ou même de construire des unités neuves, modernes et potentiellement plus durables que les originaux fatigués par le temps. Un grand merci à Starlightk7 pour avoir partagé ce trésor de rétro-ingénierie !
J’espère que cet article aura mis en lumière ce qui se fait dans le monde du rétrogaming en terme de préservation du matériel, afin que les générations futures puissent, comme nous, découvrir et profiter de ces consoles mythiques.

D’autres projets sous le capot

Pour terminer cet article, notons que d’autres projets sont en cours et nous vous invitons à suivre leur avancement sur le site officiel de Starlightk7, de l’OpenFC (pour la NES) et de l’OpenKSK (pour le Sega CD) !
Personnellement, je suis admiratif devant de telles initiatives qui pérennisent nos consoles de cœur. C’est une démarche essentielle qui fait réellement progresser la conservation et l’accessibilité du rétrogaming.
